Reflex Ausdehnungsgefäß & Druckhaltung für SHK-Profis

Wenn Du Heizungs-, Trinkwasser- oder Solarinstallationen zuverlässig betreiben willst, kommst Du an sauberer Druckhaltung kaum vorbei. Ein Reflex Ausdehnungsgefäß gleicht Volumenänderungen im System aus, schützt Komponenten vor Druckspitzen und hilft, Störungen durch Luft, Kavitation oder häufiges Nachfüllen zu vermeiden. Reflex, eine Marke der Winkelmann Group, zählt im SHK-Bereich zu den etablierten Herstellern für Membran-Druckausdehnungsgefäße, Entgasung, Entlüftung, Nachspeisung und Sicherheitsarmaturen. Bei p!kster findest Du Reflex Produkte für den täglichen Einsatz im Handwerk – schnell bestellbar, mit klarer Sortimentsstruktur und auf die Anforderungen kleiner und mittelständischer SHK-Betriebe ausgerichtet.

Marke Reflex: Kurzprofil und Kernkompetenzen

Reflex Winkelmann hat seinen Sitz in Ahlen und gehört zur familiengeführten Winkelmann Group. Die Marke steht seit vielen Jahren für Lösungen rund um Druckhaltung, Wasserqualität, Entgasung und Wärmeübertragung in gebäudetechnischen Anlagen. Besonders bekannt ist das Reflex Ausdehnungsgefäß in Heizungsanlagen, aber auch bei Trinkwasser-, Kühl- und Solarsystemen spielt Reflex eine wichtige Rolle.

Die Kernkompetenz liegt in der Systembetrachtung: Nicht nur das einzelne Gefäß zählt, sondern das Zusammenspiel aus Druckhaltung, Nachspeisung, Entlüftung, Entgasung und Absicherung. Für Dich als SHK-Profi bedeutet das: Du bekommst Komponenten, die sich für klassische Einfamilienhäuser ebenso eignen wie für Mehrfamilienhäuser, Gewerbeobjekte oder größere Technikzentralen.

Was Reflex-Produkte besonders macht

Ein Membran-Ausdehnungsgefäß Reflex ist so ausgelegt, dass Heizungswasser und Gaspolster durch eine Membran voneinander getrennt werden. Dadurch bleibt der Systemdruck stabiler, Sauerstoffeintrag wird reduziert und die Anlage arbeitet betriebssicherer. Je nach Baureihe kommen unterschiedliche Membranwerkstoffe, Anschlussvarianten und Druckstufen zum Einsatz.

• Praxisgerechte Baureihen: passende Gefäße für Heizung, Trinkwasser, Kühlung und Solar.
• Solide Werkstoffe: robuste Stahlbehälter, geeignete Beschichtungen und anwendungsspezifische Membranen.
• Systemlösungen: Kombination aus Gefäß, Nachspeisung, Entgasung und Sicherheitsarmaturen möglich.
• Planbarkeit: technische Daten und Auslegungshilfen unterstützen die saubere Dimensionierung.

Top-Produktlinien: Vom Reflex Ausdehnungsgefäß bis zur Entgasung

Im p!kster-Shop findest Du Reflex Artikel für typische Service-, Sanierungs- und Neubauprojekte. Besonders gefragt ist das Reflex Ausdehnungsgefäß für Heizungsanlagen, etwa als Ersatz für ein defektes MAG oder für die Neuinstallation.

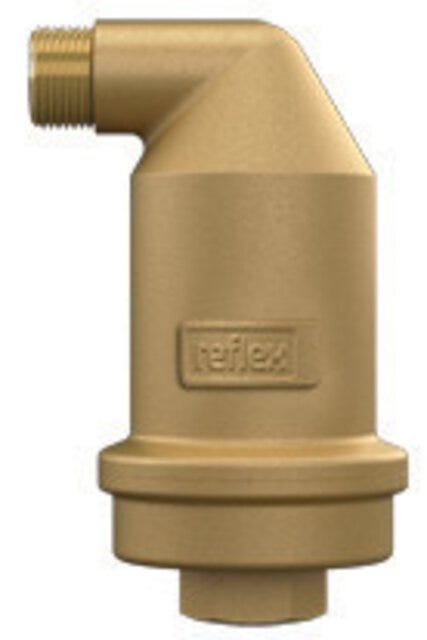

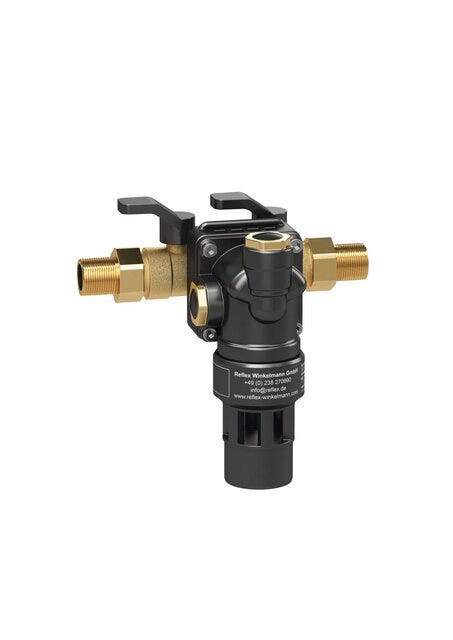

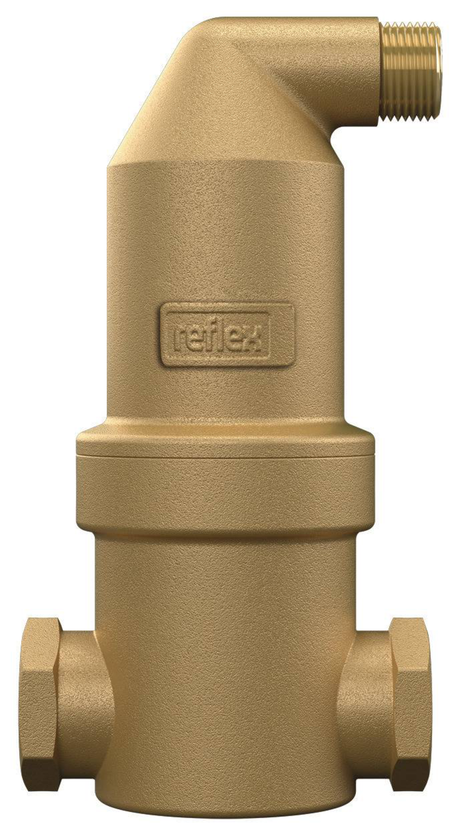

Zur Luft- und Gasabscheidung sind Reflex automatische Entlüfter sowie eine Reflex Entgasungseinheit sinnvoll, insbesondere bei Anlagen mit wiederkehrenden Luftproblemen, Geräuschen oder Korrosionsrisiko. Ergänzend gehören eine Reflex Befüllstation und ein passendes Reflex Sicherheitsventil zu den Komponenten, die Du im Servicefall schnell verfügbar haben solltest.

Typische Anwendungsfälle im SHK-Alltag

Ein Reflex Ausdehnungsgefäß wird überall dort eingesetzt, wo sich Wasser durch Temperaturänderungen ausdehnt. In Heizungsanlagen verhindert es unzulässige Druckanstiege beim Aufheizen. In Trinkwasserinstallationen werden spezielle Trinkwasser-Ausdehnungsgefäße eingesetzt, die auf Hygieneanforderungen und Werkstoffeignung abgestimmt sind. In Solaranlagen müssen höhere Temperaturen und besondere Medien berücksichtigt werden.

• Heizung: MAG für Gas-, Öl-, Pellet- oder Wärmepumpenanlagen.
• Trinkwasser: Ausdehnungsgefäße zur Druckstabilisierung bei Speicher- und Erwärmungssystemen.
• Solarthermie: Gefäße mit geeigneter Temperatur- und Glykolbeständigkeit.
• Kühlung: Druckhaltung in Kaltwasser- und Klimasystemen.
• Gewerbeobjekte: automatische Druckhaltung und Nachspeisung für größere Anlagenvolumen.

Ausdehnungsgefäß Dimensionierung: Darauf kommt es an

Die Ausdehnungsgefäß Dimensionierung ist entscheidend für die Betriebssicherheit. Ein zu kleines Gefäß führt oft zu Druckschwankungen, auslösenden Sicherheitsventilen und häufigem Nachfüllen. Ein überdimensioniertes Gefäß ist zwar meist weniger kritisch, kostet aber unnötig Platz und Budget. Für die Auslegung brauchst Du unter anderem Anlagenvolumen, Vorlauf- und Rücklauftemperaturen, statische Höhe, Ansprechdruck des Sicherheitsventils und den gewünschten Fülldruck.

Als Faustregel gilt: Der Vordruck des MAG wird am kalten, drucklosen Gefäß eingestellt und muss zur statischen Anlagenhöhe passen. Pro 10 Meter Wassersäule rechnest Du grob mit 1 bar, zuzüglich Sicherheitszuschlag. Der Fülldruck der Anlage liegt anschließend etwas über dem Gefäßvordruck. Für exakte Werte solltest Du immer Herstellerangaben, Normen und Auslegungstools nutzen – besonders bei großen Anlagen, Solarthermie und Sondermedien.

Einbau- und Montage-Tipps für Reflex Gefäße

Ein Reflex Ausdehnungsgefäß arbeitet nur dann zuverlässig, wenn Montage und Einstellung stimmen. Häufige Fehler sind falscher Vordruck, Einbau an ungünstiger Stelle, fehlende Absperr- und Entleerungsmöglichkeit oder verschmutzte Anschlussleitungen. Bei Heizungsanlagen wird das MAG in der Regel auf der Saugseite der Pumpe beziehungsweise am hydraulisch geeigneten Punkt eingebunden.

• Vordruck vor dem Einbau prüfen und an die Anlage anpassen.
• Gefäßanschluss spannungsfrei montieren und Herstellerangaben zur Lage beachten.
• Absperrung mit Entleerung vorsehen, damit Wartung und Austausch schnell gehen.
• Nach Befüllung Anlage entlüften und Betriebsdruck im kalten Zustand kontrollieren.
• Bei Membranwechsel nur passende Ersatzteile und Dichtungen verwenden.

Reflex Wartungstipps und Fehlersuche

Gute Reflex Wartungstipps sparen Dir Reklamationen und dem Kunden Ausfallzeiten. Prüfe beim Service den Anlagendruck kalt und warm, das Ansprechen des Sicherheitsventils, sichtbare Korrosion, Undichtigkeiten und den Vordruck des Gefäßes. Kommt beim Prüfen am Gasventil Wasser statt Luft oder Stickstoff, ist die Membran wahrscheinlich defekt. Dann ist je nach Bauart ein Austausch des Gefäßes oder der Membran notwendig.

Typische Hinweise auf ein defektes oder falsch eingestelltes MAG sind stark schwankender Druck, häufiges Nachfüllen, Wasser am Sicherheitsventil oder gluckernde Heizkörper trotz Entlüftung. In solchen Fällen solltest Du nicht nur das Gefäß ersetzen, sondern auch Ursachen wie Sauerstoffeintrag, fehlende Entgasung oder falsch eingestellte Nachspeisung prüfen.

FAQ für SHK-Profis

Wann muss ein Reflex Ausdehnungsgefäß getauscht werden?

Wenn der Vordruck nicht mehr gehalten wird, Wasser am Gasventil austritt, die Membran defekt ist oder das Gefäß korrodiert beziehungsweise undicht ist, solltest Du es ersetzen.

Wie stelle ich den Vordruck richtig ein?

Der Vordruck wird am wasserfreien beziehungsweise drucklosen Gefäß eingestellt. Er richtet sich nach der statischen Höhe der Anlage und einem passenden Sicherheitszuschlag.

Wann brauche ich eine Druckhalteanlage statt eines MAG?

Bei großen Anlagenvolumen, hohen Gebäuden oder engen Druckfenstern ist eine automatische Druckhaltung oft sinnvoller als ein statisches Gefäß.

Kann ich eine Reflex Ersatzmembran selbst wechseln?

Das hängt von der Gefäßbauart ab. Nur bei dafür vorgesehenen Gefäßen ist ein Membrantausch möglich. Verwende ausschließlich passende Original- oder freigegebene Ersatzteile.

Welche Rolle spielt Entgasung?

Entgasung reduziert gelöste Gase im Anlagenwasser. Das verbessert die Wärmeübertragung, mindert Geräusche und hilft, Korrosion sowie Pumpenprobleme zu vermeiden.
