Resideo für SHK-Profis: Heizungsregelung, Hydraulik und Wassertechnik

Resideo begegnet Dir im SHK-Alltag in sehr unterschiedlichen Bereichen – von der Heizungsregelung und Heizkörperhydraulik bis zur Trinkwasserinstallation. Viele Fachhandwerker kennen die Technik zudem noch unter Honeywell Home oder über etablierte Produktfamilien, die seit Jahren in Bestandsanlagen eingesetzt werden.

Gerade deshalb ist bei Resideo weniger die einzelne Produktbezeichnung entscheidend als die Frage: Welche Aufgabe soll innerhalb der Anlage gelöst werden? Muss ein Heizkörper sauber geregelt, ein Heizungsstrang hydraulisch abgeglichen, der Hauswasserdruck reduziert oder eine Heizungsanlage kontrolliert nachgespeist werden?

Diese funktionale Betrachtung hilft Dir bei Neubau, Modernisierung und Kundendienst dabei, Komponenten technisch passend auszuwählen und typische Fehler bei Austausch und Erweiterung zu vermeiden.

Resideo und Honeywell Home: Was ist für den SHK-Service wichtig?

Im Bestand findest Du zahlreiche Regler, Ventile und Armaturen, die noch unter Honeywell oder Honeywell Home bekannt sind. Bei aktuellen Produkten begegnet Dir zusätzlich der Name Resideo.

Für den Austausch bedeutet das: Verlasse Dich nicht ausschließlich auf Markenname oder Optik. Besonders bei älteren Anlagen solltest Du vorhandene Artikelnummer, Baureihe, Dimension und technische Ausführung erfassen.

Das gilt beispielsweise für:

• Thermostatventile und Ventileinsätze
• Heizungsregler
• Stellmotoren
• Mischer
• Druckminderer
• Filter
• Sicherheitsarmaturen

Optisch ähnliche Bauteile können sich bei Anschluss, Einstellbereich oder Funktion deutlich unterscheiden.

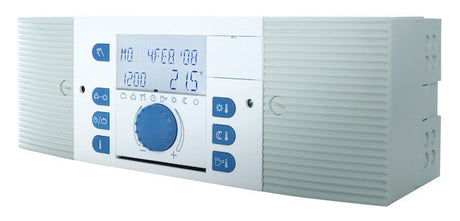

Heizungsregelung: zuerst das Anlagenkonzept verstehen

Eine gute Heizungsregelung beginnt nicht beim Regler, sondern bei der Anlage.

Vor der Auswahl einer neuen Heizungssteuerung solltest Du zunächst klären:

• Wie viele Heizkreise sind vorhanden?
• Gibt es direkte und gemischte Heizkreise?
• Welche Wärmeerzeuger werden geregelt?
• Werden einzelne Räume separat geregelt?
• Welche vorhandenen Fühler und Antriebe sollen weiter genutzt werden?
• Soll die Bedienung zentral, raumweise oder digital erfolgen?

Gerade bei Sanierungen kann es wirtschaftlich sinnvoll sein, bestehende Komponenten weiterzuverwenden. Voraussetzung ist jedoch, dass Regelung, Fühler, Ventile und Antriebe technisch zusammenpassen.

Einzelraumregelung oder zentrale Heizungsregelung?

Diese beiden Aufgaben werden häufig vermischt.

Eine zentrale Heizungsregelung steuert beispielsweise Heizkreis, Vorlauftemperatur oder Zeitprogramme. Eine Einzelraumregelung beeinflusst dagegen die Wärmeabgabe in einzelnen Räumen.

Systeme wie evohome können eine zonenbezogene Regelung ermöglichen. Klassische Heizungsregler wie die SDC-Baureihe übernehmen dagegen andere Aufgaben innerhalb der Gesamtanlage.

Für eine funktionierende Anlage müssen beide Ebenen sinnvoll zusammenspielen. Eine sehr genaue Raumregelung kann hydraulische Probleme nicht ausgleichen.

Thermostatventile richtig auswählen

Das Thermostatventil ist ein vergleichsweise kleines Bauteil, hat aber großen Einfluss auf Regelbarkeit und hydraulischen Abgleich einer Heizungsanlage.

Vor dem Austausch solltest Du nicht nur Anschlussgröße und Bauform prüfen. Relevant sind auch:

• Einrohr- oder Zweirohrsystem
• mögliche Voreinstellung
• benötigter Volumenstrom
• Differenzdruck
• Thermostatanschluss
• vorhandene Rücklaufverschraubung

Voreinstellbare Ventilkörper wie die Resideo-SX-Baureihe ermöglichen es, den maximalen Volumenstrom am Heizkörper zu begrenzen. Damit werden sie gleichzeitig zu einem wichtigen Baustein des hydraulischen Abgleichs.

Thermostatkopf und Ventilkörper müssen zusammenpassen

Bei Thermostatköpfen ist besonders der mechanische Anschluss zu beachten. Ein häufig eingesetztes Gewinde bedeutet nicht automatisch, dass jeder Kopf auf jedes Ventil passt oder anschließend korrekt regelt.

Bei Bestandsanlagen solltest Du deshalb vor dem Austausch prüfen:

1. Welcher Ventilkörper ist eingebaut?
2. Welcher Anschluss ist vorhanden?
3. Ist ein Adapter notwendig?
4. Ist der Ventilstift leichtgängig?
5. Funktioniert das Ventil mechanisch überhaupt noch?

Ein klemmender Ventilstift wird durch einen neuen Thermostatkopf nicht repariert.

Wenn der Heizkörper nicht warm wird: systematisch prüfen

Bei einem kalten Heizkörper wird häufig zuerst das Thermostat verdächtigt. Die Ursache kann aber an mehreren Stellen liegen.

Eine sinnvolle Reihenfolge im Kundendienst ist:

1. Raum-Sollwert und Regelung kontrollieren.
2. Thermostatkopf beziehungsweise elektronischen Regler prüfen.
3. Ventilstift auf Beweglichkeit kontrollieren.
4. Voreinstellung des Thermostatventils prüfen.
5. Rücklaufverschraubung kontrollieren.
6. Anlage auf Luft prüfen.
7. Volumenstrom und Pumpeneinstellung betrachten.
8. Hydraulischen Abgleich der Anlage hinterfragen.

Besonders bei Anlagen, bei denen einzelne Räume dauerhaft unter- oder überversorgt sind, liegt die Ursache häufig nicht in einem einzelnen Thermostat.

Hydraulischer Abgleich: Ventil, Strang und Pumpe zusammendenken

Der hydraulische Abgleich soll jedem Heizkreis beziehungsweise Heizkörper den benötigten Volumenstrom zur Verfügung stellen.

Dafür können unterschiedliche Komponenten eingesetzt werden. Neben voreinstellbaren Thermostatventilen spielen bei größeren Anlagen auch Strangregulierventile eine wichtige Rolle.

Resideo Kombi-3-Plus ist ein Beispiel für entsprechende Strangarmaturen.

Bei der Planung solltest Du insbesondere berücksichtigen:

• erforderliche Volumenströme
• Rohrnetz und Druckverluste
• Ventildimensionierung
• Pumpeneinstellung
• Ventilvoreinstellungen
• unterschiedliche Heizkreise und Lastzustände

Typischer Fehler: Ventile einstellen, Pumpe vergessen

Ein hydraulischer Abgleich funktioniert nicht isoliert über Ventile.

Wenn die Umwälzpumpe anschließend mit unnötig hohem Differenzdruck arbeitet, können Strömungsgeräusche entstehen und die Regelqualität kann sich verschlechtern.

Ventileinstellung und Pumpenbetrieb sollten deshalb als Gesamtsystem betrachtet werden.

Rücklaufverschraubungen bei Wartung und Abgleich

Auch Heizkörperverschraubungen wie Rücklaufverschraubungen sind für Service und Hydraulik relevant.

Sie ermöglichen je nach Ausführung die Absperrung beziehungsweise hydraulische Anpassung des Heizkörpers.

Gerade bei Bestandsanlagen solltest Du vor Arbeiten am Heizkörper prüfen, ob Vorlaufventil und Rücklaufverschraubung gemeinsam sinnvoll eingestellt sind. Eine fast vollständig geschlossene Rücklaufverschraubung kann beispielsweise ebenfalls Ursache für eine geringe Heizleistung sein.

Mischer und Stellmotoren: Funktion vor Produktwahl

Mischer werden eingesetzt, wenn unterschiedliche Temperaturniveaus innerhalb einer Heizungsanlage benötigt werden.

Typische Beispiele sind:

• gemischte Heizkreise
• Fußbodenheizung
• Anlagen mit unterschiedlichen Heizflächen
• bestimmte Speicher- oder Wärmeerzeugerkonzepte

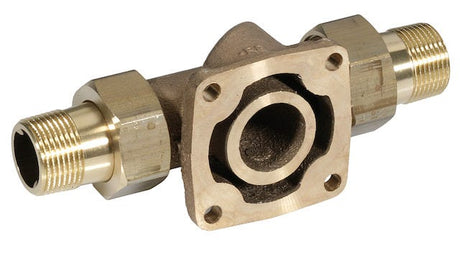

Mit Dreiwege-Mischern und Stellmotoren bietet Resideo entsprechende Komponenten für solche hydraulischen Aufgaben.

Bei Mischern & Mischautomaten ist zunächst zu klären, welche hydraulische Funktion benötigt wird. Erst danach sollte der passende Antrieb ausgewählt werden.

Worauf beim Stellmotor achten?

Beim Austausch oder bei der Neuplanung sind unter anderem relevant:

• Versorgungsspannung
• Drehmoment
• Laufzeit
• Drehrichtung
• Regelungsart
• mechanische Verbindung
• Stellweg beziehungsweise Drehwinkel

Ein vorhandener Mischer und ein neuer Stellmotor sollten daher immer anhand ihrer technischen Daten miteinander abgeglichen werden.

Trinkwasserdruck richtig regeln

Ein weiterer wichtiger Resideo-Bereich ist die Trinkwasserinstallation.

Druckminderer wie der D06F werden eingesetzt, um einen höheren Eingangsdruck auf einen für die Hausinstallation geeigneten Ausgangsdruck zu reduzieren.

Ein korrekt eingestellter Druckminderer kann dazu beitragen, Armaturen und angeschlossene Komponenten vor unnötig hohen Druckbelastungen zu schützen.

Bei der Auswahl eines Druckminderers sind vor allem wichtig:

• Anschlussdimension
• vorhandener Eingangsdruck
• gewünschter Ausgangsdruck
• benötigter Durchfluss
• Einbausituation
• Wartungszugänglichkeit

Druckminderer nicht unnötig groß dimensionieren

Die Dimension der vorhandenen Rohrleitung ist nicht automatisch die optimale Dimension für jede Armatur.

Eine zu große Armatur bietet nicht zwangsläufig Vorteile. Entscheidend ist, welcher Durchfluss tatsächlich benötigt wird und in welchem Arbeitsbereich der Druckminderer eingesetzt wird.

Was tun bei schwankendem Hauswasserdruck?

Wenn Kunden Druckschwankungen melden, solltest Du nicht automatisch den Druckminderer austauschen.

Prüfe zunächst:

• Eingangsdruck
• eingestellten Ausgangsdruck
• Verhalten bei Wasserentnahme
• vorhandene Filter
• Verschmutzungen
• Ventile und Absperrungen
• mögliche Probleme im Versorgungsnetz

Sinkt der Druck beispielsweise erst bei höherer Entnahme stark ab, können neben dem Druckminderer auch verschmutzte Filter oder hydraulisch ungünstige Komponenten eine Rolle spielen.

Filtertechnik: Trinkwasserfilter richtig warten

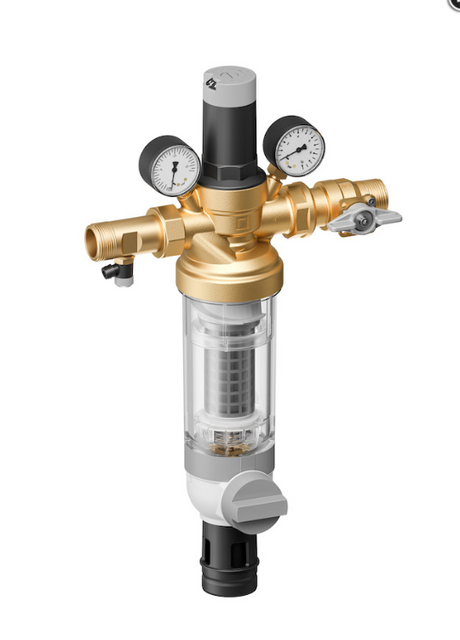

Hauswasserfilter schützen nachgelagerte Installationskomponenten vor eingetragenen Partikeln.

Mit dem F76S und passenden Ersatzkomponenten ist Resideo auch im Bereich Filtertechnik vertreten.

Für den SHK-Service ist vor allem wichtig, Filter nicht als wartungsfreie Bauteile zu betrachten.

Je nach Filterausführung und Betriebsbedingungen sollten regelmäßig kontrolliert werden:

• Filtereinsatz beziehungsweise Sieb
• Verschmutzungsgrad
• Filtertasse
• Dichtungen
• Rückspülfunktion, sofern vorhanden
• Druckverhalten der Anlage

Die konkreten Wartungsanforderungen richten sich nach Produkt und Herstellerangaben.

Ersatzteil statt kompletter Filter

Bei Bestandsanlagen muss nicht automatisch der gesamte Filter ersetzt werden.

Ist Gehäuse und Grundarmatur technisch in Ordnung, können je nach Baureihe beispielsweise Sieb, Filtertasse oder Dichtungen separat ausgetauscht werden.

Dafür ist die genaue Serienzuordnung entscheidend.

Rückflussverhinderung: Schutzrichtung beachten

Rückflussverhinderer sorgen dafür, dass Wasser nicht entgegen der vorgesehenen Fließrichtung zurückströmt.

Bei Auswahl und Montage solltest Du deshalb insbesondere auf Folgendes achten:

• Fließrichtung
• Anschlussdimension
• Druckstufe
• Einbausituation
• Zugänglichkeit
• vorgesehene Anwendung

Ein Rückflussverhinderer ist jedoch nicht automatisch mit einem Systemtrenner gleichzusetzen. Welche Sicherungseinrichtung erforderlich ist, hängt von der konkreten Trinkwasserinstallation und dem jeweiligen Anwendungsfall ab.

Sicherheitsgruppen bei der Warmwasserbereitung

Sicherheitsgruppen gehören zu den zentralen Schutzkomponenten rund um Trinkwassererwärmer und Speicher.

Resideo bietet verschiedene Ausführungen, teilweise mit integriertem Druckminderer.

Bei der Auswahl einer Sicherheitsarmatur sollte deshalb genau geprüft werden:

• für welche Anwendung sie vorgesehen ist
• welcher Ansprechdruck benötigt wird
• welche Anschlussgröße vorhanden ist
• ob bereits ein Druckminderer vorhanden ist
• wie Ablauf und Entwässerung ausgeführt werden

Sicherheitsventil nicht absperren

Zwischen zu schützendem Trinkwassererwärmer und Sicherheitsventil dürfen nicht beliebig zusätzliche Absperrungen eingebaut werden. Die konkrete Installation muss den einschlägigen Vorgaben und Herstellerunterlagen entsprechen.

Auch der Ablauf des Sicherheitsventils sollte so ausgeführt sein, dass austretendes Wasser sicher abgeführt werden kann.

Trinkwasserproben richtig vorbereiten

Mit Probenahmeventilen lässt sich an dafür vorgesehenen Stellen Wasser für chemische oder mikrobiologische Untersuchungen entnehmen.

Für eine aussagekräftige Probenahme ist jedoch nicht nur das Ventil selbst entscheidend.

Die Entnahmestelle sollte:

• zugänglich sein
• hygienisch sinnvoll positioniert sein
• für die vorgesehene Probenahme geeignet sein
• fachgerecht eingebaut werden

Gerade bei größeren Trinkwasserinstallationen sollte die Position von Probeentnahmeventilen deshalb bereits in der Planung berücksichtigt werden.

Heizungsanlage nachfüllen: Trinkwasser und Heizungswasser trennen

Das Nachfüllen einer Heizungsanlage klingt zunächst einfach, berührt aber sowohl Heizungs- als auch Trinkwassertechnik.

Mit Nachfüllkombinationen wie NK295C oder NK300S gibt es dafür aufeinander abgestimmte Komponenten.

Bei Nachspeisung & Füllarmaturen solltest Du vor der Auswahl klären:

• welche Heizungsanlage befüllt wird
• welcher Anlagendruck benötigt wird
• welche Sicherung zur Trinkwasserinstallation erforderlich ist
• ob zusätzliche Wasseraufbereitung notwendig ist
• wie die Einbausituation aussieht

Häufiger Fehler: nur den Anlagendruck betrachten

Beim Nachfüllen sollte nicht ausschließlich darauf geachtet werden, dass anschließend wieder ausreichend Druck auf der Heizung vorhanden ist.

Ebenso wichtig sind die Absicherung gegenüber der Trinkwasserinstallation und die Qualität des eingebrachten Füllwassers.

Wasserenthärtung richtig dimensionieren

Mit KaltecSoft ist Resideo auch im Bereich Enthärtung vertreten.

Die Größe einer Enthärtungsanlage sollte nicht pauschal nach Gebäudegröße gewählt werden.

Wichtige Planungsdaten sind:

• Rohwasserhärte
• gewünschte Resthärte
• Wasserverbrauch
• Anzahl der Nutzer
• Spitzendurchfluss
• vorhandener Platz
• Anschlussdimension
• Möglichkeiten für Abwasser und Regeneration

Für eine saubere Auslegung ist deshalb zunächst eine Bestandsaufnahme der Wasser- und Nutzungssituation notwendig.

Typische Fehler bei Resideo-Komponenten

Nur nach der alten Artikelbezeichnung suchen

Bei älteren Honeywell-Komponenten kann es Nachfolgeprodukte oder veränderte Ausführungen geben. Artikelnummer und technische Daten sind aussagekräftiger als die reine Produktbezeichnung.

Thermostat austauschen, ohne das Ventil zu prüfen

Ein defekter oder klemmender Ventilkörper wird durch einen neuen Thermostatregler nicht behoben.

Stellmotor nur nach Spannung auswählen

Auch Drehmoment, Laufzeit, Regelung und mechanische Aufnahme müssen passen.

Hydraulischen Abgleich nur über Thermostatventile betrachten

Pumpe, Strangarmaturen und Gesamtanlage gehören ebenfalls zur hydraulischen Bewertung.

Filterprobleme mit Druckminderer-Problemen verwechseln

Ein verschmutzter Hauswasserfilter kann ähnliche Symptome verursachen wie eine fehlerhafte Druckregelung.

Nachspeisung nur als Verbindung zwischen Wasserhahn und Heizung betrachten

Trinkwasserschutz, Füllwasserqualität und Druckregelung müssen ebenfalls berücksichtigt werden.

Auswahlhilfe für Wartung und Modernisierung

Wenn Du eine bestehende Resideo- oder Honeywell-Home-Komponente ersetzen möchtest, hilft eine einfache Reihenfolge.

1. Aufgabe bestimmen
Regelung, Ventiltechnik, Hydraulik, Druckregelung, Filtration oder Absicherung?

2. Bestandskomponente identifizieren
Artikelnummer, Baureihe, Dimension und Anschluss erfassen.

3. Anlagenumgebung prüfen
Welche anderen Komponenten arbeiten mit dem Bauteil zusammen?

4. Technische Daten vergleichen
Nicht nur Abmessungen, sondern auch Funktion und Einstellbereich berücksichtigen.

5. System nach dem Austausch prüfen
Ventilfunktion, Regelung, Druck oder Durchfluss anschließend kontrollieren.

Damit lässt sich das Risiko reduzieren, ein technisch ähnliches, aber ungeeignetes Bauteil einzubauen.

FAQ zu Resideo für SHK-Profis

Gehören Honeywell Home und Resideo zusammen?

Viele Produkte aus dem SHK-Bereich werden heute im Umfeld von Resideo beziehungsweise unter Honeywell Home geführt. Deshalb begegnen Dir im Bestand weiterhin zahlreiche Honeywell-Produkte. Beim Austausch solltest Du die konkrete Artikelnummer und technische Zuordnung prüfen.

Welcher Thermostatkopf passt auf ein Resideo-Ventil?

Das hängt vom vorhandenen Ventilkörper und Anschluss ab. Prüfe deshalb immer Ventilserie und Gewinde beziehungsweise notwendige Adapter.

Wie erkenne ich, ob ein Thermostatventil defekt ist?

Entferne den Thermostatkopf und prüfe unter anderem, ob sich der Ventilstift bewegen lässt. Bleibt der Heizkörper trotzdem kalt, sollten zusätzlich Hydraulik, Rücklauf und Volumenstrom betrachtet werden.

Was ist beim hydraulischen Abgleich besonders wichtig?

Benötigte Volumenströme, Ventilvoreinstellungen und Pumpeneinstellung müssen zusammenpassen. Bei größeren Anlagen können zusätzlich Strangregulierventile erforderlich sein.

Wie stelle ich einen Druckminderer richtig ein?

Zunächst müssen gewünschter Ausgangsdruck und Betriebsbedingungen bekannt sein. Die Einstellung und Kontrolle sollte entsprechend der jeweiligen Herstellerunterlagen erfolgen.

Warum fällt der Wasserdruck trotz Druckminderer ab?

Mögliche Ursachen sind beispielsweise ein verschmutzter Filter, eine ungünstige Armaturendimensionierung, teilweise geschlossene Absperrungen oder Probleme auf der Versorgungsseite.

Wann muss ein Hauswasserfilter gewartet werden?

Das richtet sich nach Filtertyp, Wasserqualität und Herstellerangaben. Entscheidend ist, den Filter regelmäßig zu kontrollieren und vorgesehene Wartungs- beziehungsweise Rückspülvorgänge einzuhalten.

Was ist der Unterschied zwischen Rückflussverhinderer und Systemtrenner?

Beide schützen gegen unerwünschtes Rückfließen, sind jedoch nicht für dieselben Sicherungsaufgaben vorgesehen. Welche Sicherungseinrichtung erforderlich ist, hängt vom konkreten Anwendungsfall ab.

Was muss ich beim Nachfüllen einer Heizungsanlage beachten?

Neben dem richtigen Anlagendruck sind Trinkwasserschutz und die Anforderungen an das Füllwasser relevant. Eine geeignete Nachfüllkombination kann mehrere dafür benötigte Funktionen zusammenfassen.

Wie dimensioniere ich eine Enthärtungsanlage?

Grundlage sind vor allem Wasserhärte, Wasserverbrauch, gewünschte Resthärte und notwendiger Spitzendurchfluss. Nur nach Personenzahl sollte eine Anlage nicht ausgelegt werden.
