SCHELL Armaturen für SHK-Profis: Eckventile, Objektarmaturen und Sanitäranschlüsse richtig auswählen

SCHELL ist im SHK-Alltag besonders dort relevant, wo Wasserentnahmestellen zuverlässig angeschlossen, abgesperrt und geregelt werden müssen. Ein Schwerpunkt liegt auf Eckventilen und Anschlussarmaturen, hinzu kommen Selbstschluss- und elektronische Waschtischarmaturen sowie Spültechnik für stärker frequentierte Sanitärbereiche.

Für die Praxis ist dabei nicht entscheidend, möglichst viele Produktvarianten zu kennen. Wichtiger ist die Frage, welche Armatur zur Einbausituation und zum späteren Betrieb passt. Beim Eckventil können beispielsweise Geräteanschluss, Filter oder Regulierfunktion entscheidend sein. Bei einer Waschtischarmatur stellt sich dagegen die Frage, ob eine klassische Selbstschlusslösung oder eine berührungslose elektronische Armatur besser zum Objekt passt.

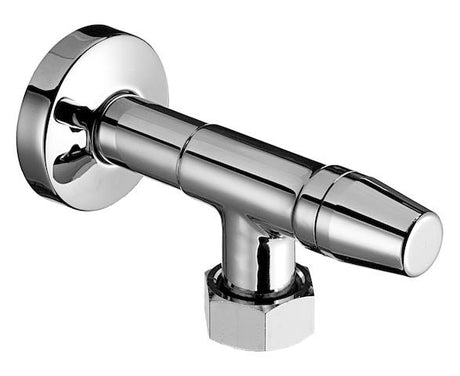

SCHELL Eckventile richtig auswählen

Das Eckventil gehört zu den klassischen Schnittstellen zwischen Trinkwasserinstallation und Sanitärobjekt. Es ermöglicht, einzelne Verbraucher abzusperren und je nach Ausführung den Volumenstrom zu regulieren.

Bei der Auswahl solltest Du nicht nur auf den Wandanschluss achten.

Relevant sind insbesondere:

• Wandanschluss und Abgang
• Anschluss des Verbrauchers
• vorhandener Platz
• Bedienbarkeit
• Reguliermöglichkeit
• gegebenenfalls zusätzlicher Geräteanschluss
• gegebenenfalls integrierter Filter
• Zugänglichkeit für spätere Wartungsarbeiten

Innerhalb der Rohrleitungsarmaturen gibt es deshalb unterschiedliche Bauformen für unterschiedliche Aufgaben.

Was bedeutet Regulierfunktion beim Eckventil?

Ein regulierbares Eckventil dient nicht nur zum vollständigen Öffnen oder Schließen.

Über die Ventilstellung lässt sich der Durchfluss am angeschlossenen Verbraucher beeinflussen. Das kann beispielsweise sinnvoll sein, um den Volumenstrom einer Waschtischarmatur an die tatsächlichen Anforderungen anzupassen.

Dabei sollte die Armatur jedoch nicht als Ersatz für eine fachgerechte Auslegung der gesamten Installation betrachtet werden.

Normales Eckventil oder Kombi-Eckventil?

Ein klassisches Eckventil versorgt einen einzelnen Verbraucher.

Ein Kombi-Eckventil bietet dagegen einen zusätzlichen Geräteanschluss. Damit können beispielsweise Armatur und ein weiterer Verbraucher über denselben Anschlussbereich versorgt werden.

Vor der Auswahl solltest Du deshalb klären:

• Wie viele Verbraucher werden angeschlossen?
• Welche Anschlussdimensionen benötigen sie?
• Muss ein Geräteanschluss separat abgesperrt werden?
• Ist ausreichend Platz für Schläuche und Verschraubungen vorhanden?

Gerade unter Spülen oder in engen Möbeln sollte auch die spätere Zugänglichkeit berücksichtigt werden.

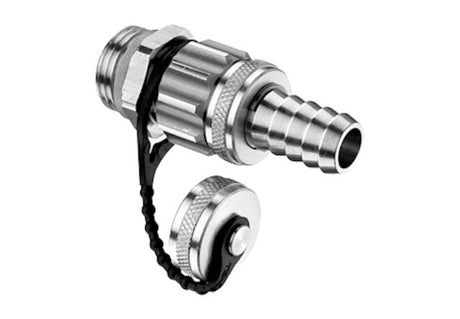

Wann ist ein Geräteschrägsitzventil sinnvoll?

Geräteschrägsitzventile sind eine weitere Möglichkeit, Geräte oder Leitungsabschnitte separat anzuschließen und abzusperren.

Im Gegensatz zum klassischen Eckventil unterscheiden sie sich unter anderem in Bauform und vorgesehener Anschlussart.

Für die Auswahl sind deshalb weniger die Produktnamen als folgende Punkte entscheidend:

• Einbauort
• benötigte Anschlussdimension
• vorgesehener Verbraucher
• Schlauchanschluss
• Rückflussverhinderung, falls in der Ausführung vorhanden
• notwendige Bedienbarkeit

Damit lässt sich vermeiden, dass zwar ein mechanisch passendes Ventil montiert wird, die Funktion aber nicht zur Installation passt.

Eckventil mit Filter: Wann lohnt sich das?

Einige SCHELL-Eckventile besitzen einen integrierten Filter.

Das kann insbesondere dann interessant sein, wenn nachgeschaltete Armaturen empfindliche Ventil-, Regel- oder Elektronikkomponenten besitzen.

Der Filter kann dabei helfen, eingetragene Partikel vor der Armatur zurückzuhalten.

Für den Betrieb bedeutet das allerdings auch: Der Filter selbst wird zu einem Wartungspunkt.

Bei Problemen mit geringer Durchflussmenge solltest Du deshalb nicht automatisch die Armatur verdächtigen. Prüfe zuerst:

1. Ist das Eckventil vollständig geöffnet?
2. Ist ein Filter vorhanden?
3. Ist der Filter verschmutzt?
4. Sind Anschlussleitungen geknickt?
5. Ist ein Strahlregler oder eine andere nachgelagerte Komponente zugesetzt?

Diese einfache Reihenfolge kann unnötige Demontagearbeiten vermeiden.

Gesicherte Betätigung im Objektbereich

In öffentlich oder gewerblich genutzten Sanitärräumen kann es sinnvoll sein, Einstellungen vor unbeabsichtigter oder unbefugter Veränderung zu schützen.

SCHELL bietet dafür unter anderem Eckventile mit gesicherter Betätigung.

Solche Ausführungen können beispielsweise interessant sein, wenn einmal eingestellte Volumenströme oder Absperrpositionen nicht regelmäßig durch Nutzer verändert werden sollen.

Die Entscheidung dafür hängt deshalb weniger von der Optik als vom späteren Nutzungskonzept ab.

Selbstschlussarmatur oder Sensorarmatur?

Bei Waschtischarmaturen im Objektbereich stehen häufig zwei grundsätzliche Konzepte gegenüber: mechanische Selbstschlussarmaturen und elektronische Sensorarmaturen.

Beide können die Wasserabgabe zeitlich begrenzen, funktionieren aber unterschiedlich.

Selbstschlussarmaturen

Bei einer Selbstschlussarmatur startet der Nutzer den Wasserfluss mechanisch. Nach einer definierten Zeit schließt die Armatur selbstständig.

Vorteile können je nach Anwendung sein:

• einfache Bedienung
• keine elektrische Energieversorgung
• definierte Laufzeit
• robuste mechanische Funktionsweise

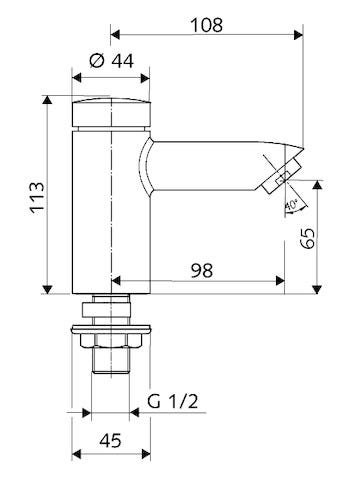

SCHELL PURIS SC oder PETIT SC sind Beispiele für entsprechende Ausführungen.

Elektronische Sensorarmaturen

Bei einer Sensorarmatur erkennt eine Infrarotelektronik den Nutzer und schaltet den Wasserfluss automatisch.

SCHELL führt dafür beispielsweise elektronische PURIS-E- und CELIS-E-Ausführungen.

Solche Lösungen können insbesondere dort interessant sein, wo:

• Berührungspunkte reduziert werden sollen
• viele unterschiedliche Personen die Armatur nutzen
• eine automatische Wasserabgabe gewünscht ist
• ein definiertes Objektkonzept vorgesehen ist

Die passende Lösung hängt deshalb stark vom Einsatzort ab.

Batterie oder Netzbetrieb bei elektronischen Armaturen?

Elektronische Armaturen benötigen eine Energieversorgung.

Welche Variante sinnvoll ist, hängt von der jeweiligen Armatur und der Gebäudesituation ab.

Ein Netzanschluss kann besonders bei Neubauten oder geplanten Objektinstallationen berücksichtigt werden. Bei einer Nachrüstung kann dagegen eine Lösung ohne aufwendige zusätzliche Leitungsführung interessant sein, sofern die entsprechende Armatur dafür vorgesehen ist.

Vor der Montage solltest Du deshalb klären:

• Welche Energieversorgung benötigt das Produkt?
• Ist am Montageort ein geeigneter Anschluss vorhanden?
• Bleibt die Elektronik später zugänglich?
• Wie erfolgt die Wartung?
• Wie häufig wird die Armatur voraussichtlich genutzt?

Die Energieversorgung sollte möglichst bereits während der Planung feststehen und nicht erst nach Montage der Sanitärobjekte geklärt werden.

Kaltwasser, vorgemischtes Wasser oder Mischwasser?

Bei Waschtischarmaturen solltest Du genau darauf achten, welche Wasserversorgung vorgesehen ist.

SCHELL unterscheidet je nach Produkt beispielsweise zwischen Ausführungen für Kaltwasser beziehungsweise vorgemischtes Wasser und Varianten für Mischwasser.

Das hat unmittelbaren Einfluss auf den Anschluss.

Kaltwasser oder vorgemischtes Wasser

Bei dieser Ausführung erhält die Armatur bereits Wasser mit der vorgesehenen Temperatur beziehungsweise ausschließlich Kaltwasser.

Die Temperaturregelung erfolgt also nicht über die Armatur selbst.

Mischwasser

Bei einer Mischwasserausführung stehen Warm- und Kaltwasser zur Verfügung.

Entsprechend müssen auch zwei Anschlüsse geplant werden.

Beim Austausch solltest Du deshalb niemals nur nach Optik oder Serie bestellen. Zuerst muss geklärt werden, wie die vorhandene Armatur hydraulisch angeschlossen ist.

Sensorarmatur reagiert nicht: typische Fehlerquellen

Wenn eine elektronische Armatur kein Wasser freigibt, muss nicht sofort die komplette Armatur ersetzt werden.

Eine systematische Fehlersuche spart häufig Zeit.

1. Wasserversorgung prüfen

Sind die Eckventile geöffnet?

Ist ausreichend Druck vorhanden?

2. Energieversorgung kontrollieren

Bei einer elektronischen Armatur sollte geprüft werden, ob Netzteil beziehungsweise vorgesehene Stromversorgung funktioniert.

3. Sensorbereich kontrollieren

Verschmutzungen oder ungünstige Bedingungen im Erfassungsbereich können die Funktion beeinflussen.

4. Filter prüfen

Ein zugesetzter Filter kann den Durchfluss stark reduzieren oder vollständig behindern.

5. Anschlussleitungen kontrollieren

Geknickte oder ungünstig verlegte Schläuche können ebenfalls die Wasserversorgung begrenzen.

Erst danach sollte gezielt nach einem Defekt innerhalb der Armatur gesucht werden.

Warum läuft eine elektronische Armatur ständig?

Auch das gegenteilige Fehlerbild kommt vor: Die Armatur schaltet nicht mehr zuverlässig ab.

Mögliche Ursachen können je nach Produkt sein:

• Sensorbereich wird dauerhaft beeinflusst
• Sensor ist verschmutzt
• elektrische Verbindung ist gestört
• Ventilkomponente arbeitet nicht korrekt
• Fremdkörper beeinflussen den Wasserweg

Vor dem Tausch einzelner Komponenten solltest Du deshalb die produktbezogene Service- beziehungsweise Montageanleitung heranziehen.

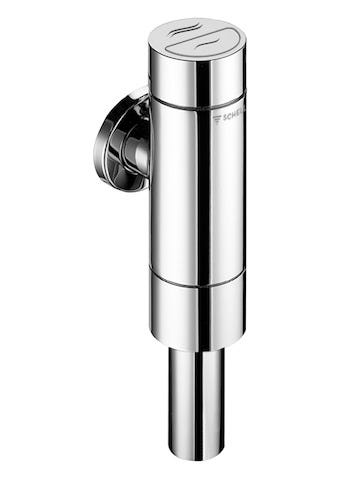

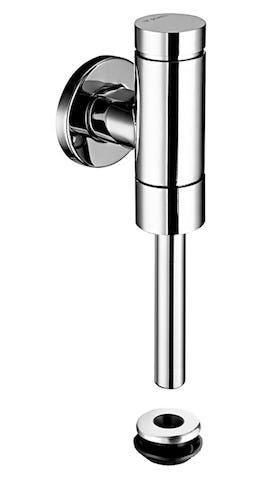

SCHELLTRONIC und Urinal-Druckspüler

Neben Waschtischarmaturen gehört auch elektronische Urinalspültechnik zum SCHELL-Umfeld.

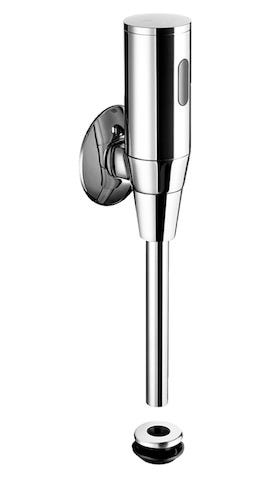

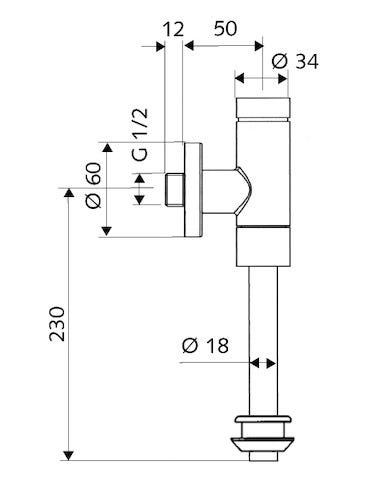

Ein Beispiel ist der infrarotgesteuerte SCHELLTRONIC Aufputz-Urinal-Druckspüler.

Bei einem Urinal-Druckspüler solltest Du vor der Auswahl insbesondere prüfen:

• vorhandene Anschlussdimension
• Aufputz- oder Unterputzsituation
• Spülrohranschluss
• vorhandenen Wasserdruck
• gewünschte Betätigungsart
• verfügbare Energieversorgung bei elektronischen Lösungen

Gerade beim Austausch einer Bestandsarmatur sind Anschlussmaße entscheidend. Ein technisch ähnlicher Druckspüler muss nicht automatisch zur vorhandenen Installation passen.

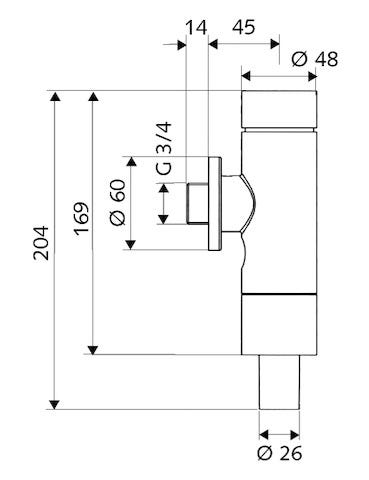

Druckspüler oder Spülkasten?

Beide Systeme erfüllen dieselbe Grundaufgabe, arbeiten aber unterschiedlich.

Ein Spülkasten speichert zunächst eine definierte Wassermenge und gibt diese anschließend für die Spülung frei.

Ein Druckspüler nutzt dagegen den vorhandenen Wasserdruck direkt für den Spülvorgang.

Für den Fachhandwerker bedeutet das, dass vor einem Austausch unter anderem die vorhandene Rohrinstallation und die erforderlichen Betriebsbedingungen geprüft werden müssen.

Ein Druckspüler lässt sich deshalb nicht ohne Weiteres als direkter Ersatz für jede spülkastenbasierte Installation einsetzen.

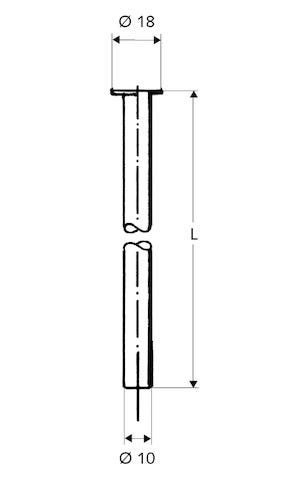

Anschlussleitungen richtig auswählen

Zwischen Eckventil und Armatur kommen je nach Installation unterschiedliche Anschlusskomponenten zum Einsatz.

Im SCHELL-Umfeld gehören dazu beispielsweise flexible Schläuche, Kupferrohre, Quetschverschraubungen und Anschlusssets.

Bei der Auswahl solltest Du prüfen:

• Anschlussgröße am Eckventil
• Anschlussgröße an der Armatur
• benötigte Länge
• vorhandener Biegeradius
• Einbausituation
• vorgesehene Verschraubung

Gerade bei flexiblen Anschlüssen sollte ein Schlauch nicht zu kurz gewählt oder unter Spannung montiert werden.

Ebenso sollten unnötig enge Biegeradien vermieden werden.

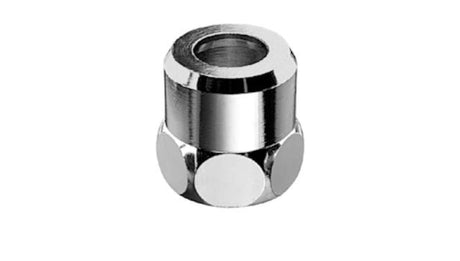

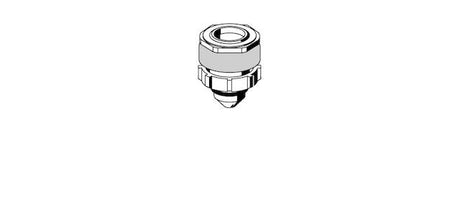

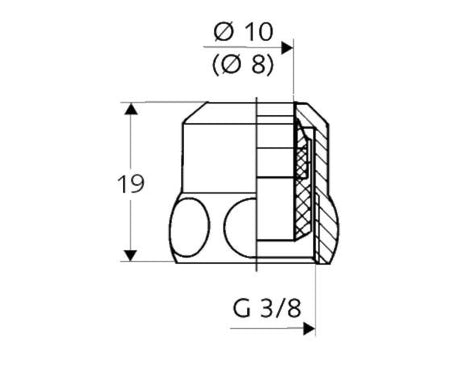

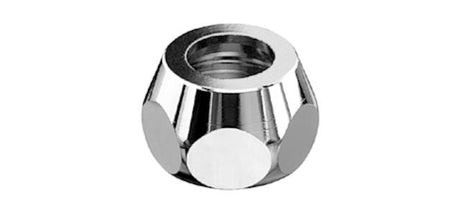

Quetschverschraubungen: Maße genau prüfen

Bei Quetschverschraubungen entscheidet nicht allein das Gewinde.

Auch der Außendurchmesser des anzuschließenden Rohres muss zur Verschraubung passen.

Vor allem im Kundendienst solltest Du deshalb vorhandene Anschlüsse tatsächlich messen und nicht nur nach Augenmaß bestellen.

Relevant sind:

• Rohrdurchmesser
• Gewindegröße
• vorhandene Dichtung
• Art der Verschraubung
• Zustand des vorhandenen Rohres

Bei Wiederverwendung bestehender Komponenten sollte zusätzlich geprüft werden, ob Dichtungen und Klemmteile noch für die weitere Verwendung vorgesehen und technisch einwandfrei sind.

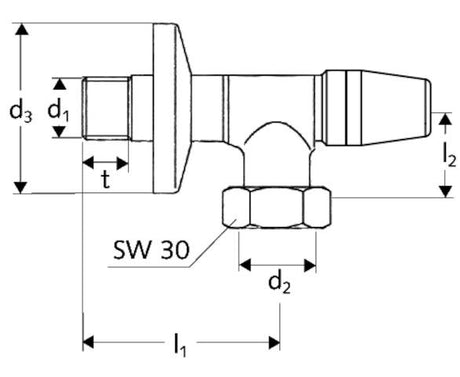

Wasserzähleranschlüsse im Bestand

SCHELL bietet auch Anschlusskomponenten für Wasserzähler.

Gerade beim Austausch oder Umbau solltest Du hier Einbaumaße und Anschlussdimensionen genau aufnehmen.

Zu prüfen sind insbesondere:

• Nennweite
• Gewinde
• Einbaurichtung
• vorhandene Verschraubungen
• Platz für Montage und spätere Wartung

Wasserzähleranschlüsse sollten so ausgeführt werden, dass Zähler später zugänglich bleiben und ein notwendiger Austausch ohne unnötige Eingriffe in die Installation möglich ist.

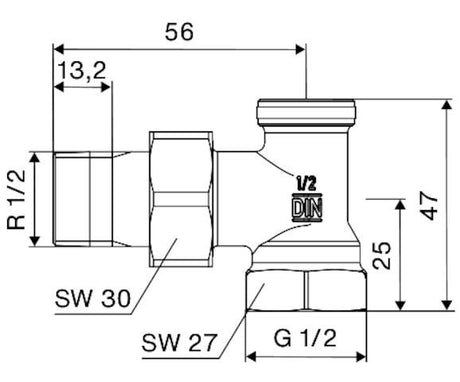

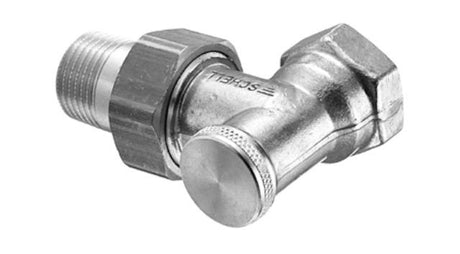

Heizkörperverschraubungen als ergänzender Einsatzbereich

Zum SCHELL-Sortiment gehören auch absperr- und regulierbare Heizkörperverschraubungen in Eck- und Durchgangsform.

Beim Austausch sind insbesondere folgende Punkte relevant:

• Eck- oder Durchgangsform
• Anschlussgröße
• vorhandener Heizkörperanschluss
• Rohrführung
• Einbaulage

Auch hier sollte die Verschraubung nicht nur anhand der Gewindegröße ausgewählt werden.

Reparieren oder komplette Armatur tauschen?

Im Kundendienst stellt sich häufig die Frage, ob die gesamte Armatur erneuert werden muss.

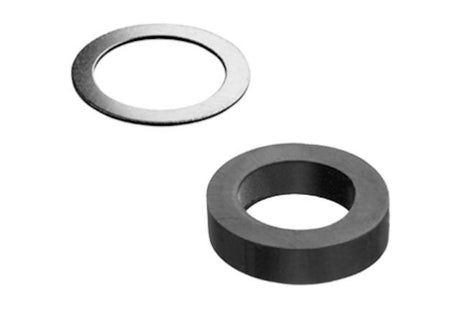

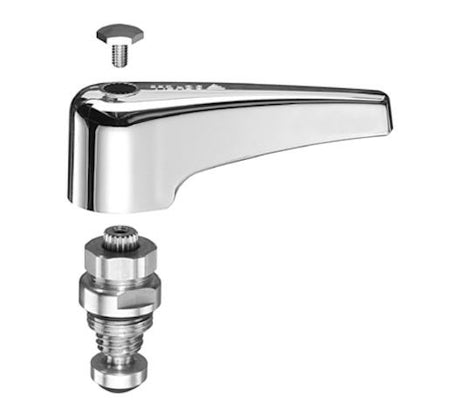

SCHELL bietet für verschiedene Anwendungen einzelne Oberteile, Dichtungen und Anschlusskomponenten.

Ein Teilersatz kann sinnvoll sein, wenn:

• das Armaturengehäuse weiterhin technisch in Ordnung ist
• die Ursache eindeutig identifiziert wurde
• ein passendes Ersatzteil zur Baureihe vorhanden ist
• die übrigen Komponenten keinen relevanten Verschleiß zeigen

Ein kompletter Austausch kann dagegen sinnvoller sein, wenn mehrere Komponenten betroffen sind oder die vorhandene Armatur nicht mehr zur geplanten Nutzung passt.

Typische Montagefehler bei Eckventilen und Anschlussarmaturen

Anschlussmaße nur schätzen

Ein scheinbar passender Anschluss kann sich bei der Montage als falsche Dimension herausstellen. Bestehende Anschlüsse deshalb messen.

Eckventil schlecht zugänglich einbauen

Die Armatur sollte auch nach Montage von Waschtisch oder Möbel erreichbar bleiben.

Flexible Schläuche unter Spannung montieren

Zugbelastung und enge Knicke sollten vermieden werden.

Filter vergessen

Ist ein Filter vorhanden, muss er bei späteren Durchflussproblemen in die Fehlersuche einbezogen werden.

Falsche Waschtischarmatur wählen

Eine Variante für vorgemischtes Wasser ist hydraulisch nicht dasselbe wie eine Mischwasserarmatur.

Elektrik erst nach der Montage planen

Bei elektronischen Armaturen sollte die Energieversorgung bereits während der Planung berücksichtigt werden.

SCHELL im Objektbereich: Wartung schon bei der Planung mitdenken

Bei stark genutzten Sanitärbereichen spielt nicht nur die Erstmontage eine Rolle.

Armaturen sollten später kontrolliert, gereinigt und gegebenenfalls repariert werden können.

Deshalb solltest Du bereits bei der Planung berücksichtigen:

• Zugänglichkeit von Eckventilen
• Erreichbarkeit elektrischer Komponenten
• mögliche Filterwartung
• Demontagemöglichkeit der Armatur
• Anschlussführung
• verfügbare Ersatz- und Serviceteile

Ein sauber geplanter Wartungszugang kann bei späteren Servicearbeiten deutlich wichtiger werden als wenige Minuten Zeitersparnis bei der Erstmontage.

Auswahlhilfe für SCHELL Armaturen

Wenn Du eine SCHELL-Komponente für Neubau oder Austausch suchst, hilft eine einfache Reihenfolge.

1. Anwendung bestimmen
Waschtisch, Geräteanschluss, Urinal, Wasserzähler oder Heizkörper?

2. Funktion bestimmen
Absperren, regulieren, selbstständig schließen oder elektronisch schalten?

3. Wasserversorgung klären
Kaltwasser, vorgemischtes Wasser oder Warm- und Kaltwasser?

4. Anschlussmaße aufnehmen
Wandanschluss, Abgang und gegebenenfalls Rohrdurchmesser bestimmen.

5. Energieversorgung prüfen
Bei elektronischen Armaturen die vorgesehene Versorgung klären.

6. Servicezugang berücksichtigen
Filter, Elektronik und Absperrung müssen später erreichbar bleiben.

Gerade bei Bestandsanlagen solltest Du zusätzlich vorhandene Artikel- oder Serieninformationen erfassen.

FAQ zu SCHELL Armaturen

Welches SCHELL Eckventil brauche ich?

Das hängt vom Verbraucher und der Einbausituation ab. Relevant sind insbesondere Wandanschluss, Abgang, Regulierfunktion und gegebenenfalls zusätzliche Funktionen wie Geräteanschluss oder Filter.

Was ist ein Kombi-Eckventil?

Ein Kombi-Eckventil stellt neben dem Anschluss für eine Armatur einen zusätzlichen Geräteanschluss bereit.

Wann ist ein Eckventil mit Filter sinnvoll?

Ein Filter kann insbesondere bei nachgeschalteten Armaturen mit empfindlicheren Regel- oder Ventilkomponenten sinnvoll sein. Er muss allerdings bei der Wartung berücksichtigt werden.

Was ist der Unterschied zwischen Selbstschluss- und Sensorarmatur?

Eine Selbstschlussarmatur wird mechanisch ausgelöst und schließt nach einer definierten Zeit. Eine Sensorarmatur erkennt den Nutzer elektronisch und steuert den Wasserfluss berührungslos.

Warum funktioniert meine SCHELL Sensorarmatur nicht?

Prüfe zunächst Wasserzufuhr, Energieversorgung, Sensorbereich, Filter und Anschlussleitungen. Erst danach sollte gezielt nach einem Defekt innerhalb der Armatur gesucht werden.

Was bedeutet HD-K bei einer Waschtischarmatur?

Bei entsprechenden SCHELL-Ausführungen bezeichnet HD-K eine Hochdruckarmatur für Kaltwasser beziehungsweise bereits vorgemischtes Wasser.

Was bedeutet HD-M?

Bei entsprechenden Ausführungen steht HD-M für eine Hochdruck-Mischwasserarmatur mit Warm- und Kaltwasseranschluss.

Was muss ich beim Austausch eines Eckventils beachten?

Neben dem Wandgewinde sind Abgang, Anschluss des Verbrauchers, Platzverhältnisse und gegebenenfalls Zusatzfunktionen zu prüfen.

Kann ich nur das Oberteil einer SCHELL Armatur austauschen?

Bei bestimmten Armaturen stehen separate Oberteile beziehungsweise Servicekomponenten zur Verfügung. Voraussetzung ist, dass Ersatzteil und vorhandene Baureihe eindeutig zusammenpassen.

Was ist bei einem elektronischen Urinal-Druckspüler wichtig?

Anschlussdimension, vorhandener Fließdruck, Spülrohr, Einbausituation und Energieversorgung müssen zur jeweiligen Ausführung passen.
