EAN: 8711985097825  | Artikelnummer: 6201571
Jetzt Anmelden. Jetzt Anmelden.

EU-Verantwortlicher Kontakt gemäß GPSR:
Aalberts N.V. | Stadsplateau 18, 3521 AZ Utrecht

Beschreibung

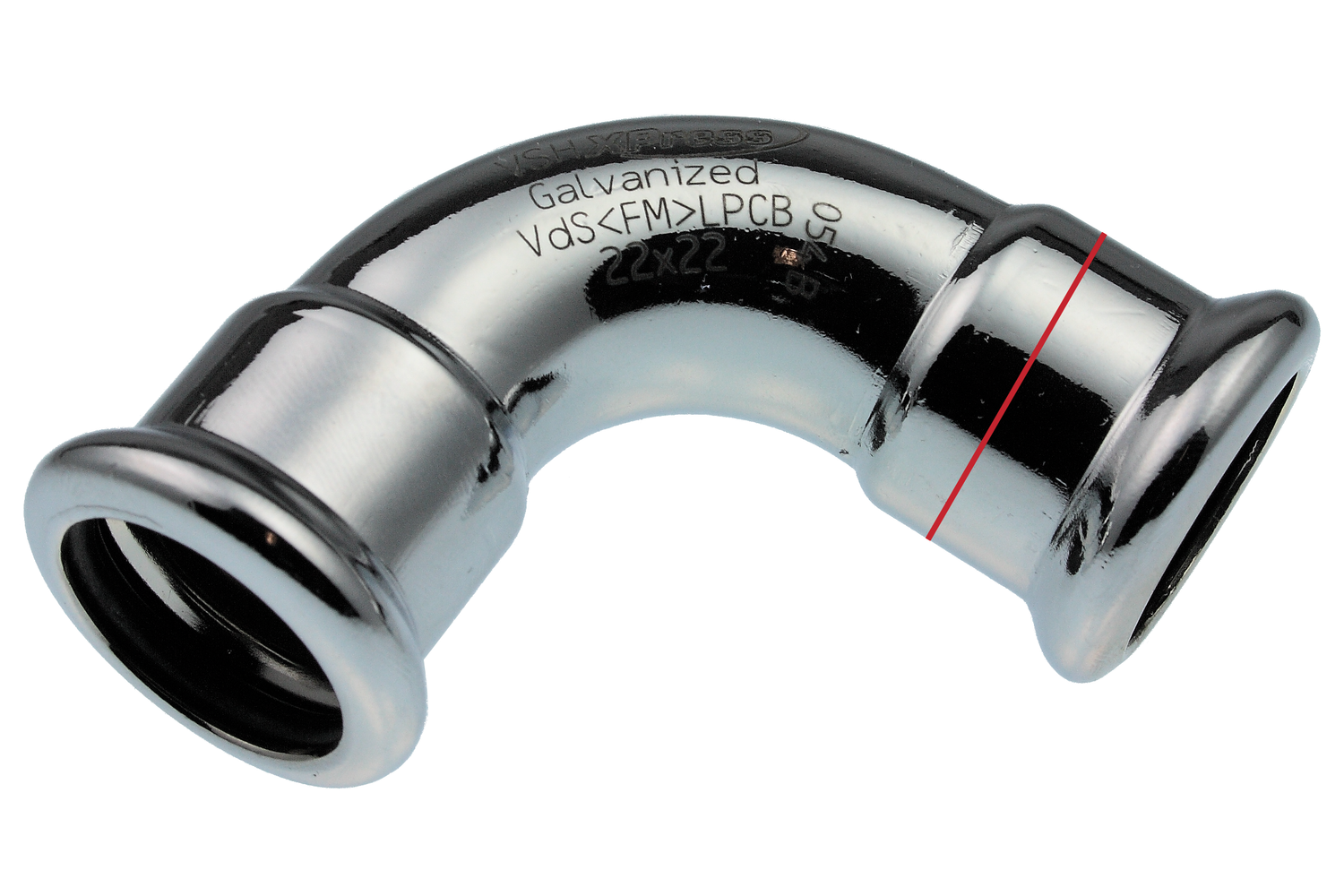

AIPS VSH XPress C-Stahl Bogen mit leak-before-pressed-Funktion 22 i/i 90 Grad EPDM O-Ring

Der AIPS VSH XPress C-Stahl Bogen mit leak-before-pressed-Funktion ist die ideale Wahl für Deine Installationen. Mit einem Nenndurchmesser von DN20 (22mm Außendurchmesser) bietet er Flexibilität bei der Verbindung von C-Stahlrohren nach DIN EN 10305-3.

  • Leak-before-pressed-Funktion: zeigt unverpresste Verbindungen an, somit sicher und praktisch.
  • Temperaturbeständig: geeignet für Bereiche von -35 bis 135 Grad, kurzzeitig bis 150 Grad.
  • Druckbeständigkeit: bis zu 16bar, optimal für verschiedene Anwendungen.
  • Galvanisch verzinkt: sorgt für Korrosionsschutz und eine langlebige Nutzung.
  • Einfacher Anschluss: Pressmuffen erleichtern die Montage.
  • Zertifizierte Sicherheit: VdS-geprüft und nach weiteren Normen konform.

Besonderheiten

  • Flexibles Material aus unlegiertem Stahl, Werkstoff-Nr. 1.0034.
  • Einteilige Ausführung minimiert Materialverluste.
  • Zur Verbindung im Heizungs- und Kühlanlagenbereich.
  • Optimiert für Druckluft- und Sprinkleranlagen.

Nachhaltigkeit & Langlebigkeit

Durch galvanisch verzinkte Oberflächen schützt der Bogen vor Korrosion und sorgt für maximale Langlebigkeit.

Typische Anwendungsbereiche

  • Heizungsinstallationen
  • Druckluftinstallationen
  • Sprinkleranlagen
  • Wasserinstallationen in gewerblichen Gebäuden

Lieferumfang & passendes Zubehör

Lieferumfang: 1 Bogen ohne zusätzlichem Zubehör – siehe Zubehör für passende Presswerkzeuge.

Pflege & Betrieb

Eine regelmäßige Sichtprüfung auf undichte Stellen wird empfohlen.

Plus für Fachbetriebe

  • Kompakte Bauweise spart Platz in installierten Systemen.
  • Zuverlässige Funktion auch bei hoher Beanspruchung.
  • Schnelle Montage durch passgenauen Fitting.

Jetzt kaufen und von schneller Lieferung profitieren.

Technische Merkmale
  • Werkstoff des Anschlusses 1: Stahl
  • Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
  • Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
  • Werkstoff des Anschlusses 2: Stahl
  • Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
  • Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
  • Form: Bogen
  • Ausführung: 1-teilig
  • Winkel des Bogens: 90 °
  • Radius des Bogens: 27 mm
  • Reduzierend: Nein
  • Exzentrisch: Nein
  • Systemgebunden: Ja
  • Nenndurchmesser Anschluss 1: DN 20
  • Rohraußendurchmesser Anschluss 1: 22 mm
  • Wanddicke Anschluss 1: 1.5 mm
  • Anschluss 1: Pressmuffe
  • Konturcode Verbindung 1: M
  • Nenndurchmesser Anschluss 2: DN 20
  • Rohraußendurchmesser Anschluss 2: 22 mm
  • Wanddicke Anschluss 2: 1.5 mm
  • Anschluss 2: Pressmuffe
  • Konturcode Verbindung 2: M
  • Hauptfarbe Fitting: grau
  • Druckstufe Flansch: PN 16
  • Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
  • Mit Stoßnocken: Ja
  • Zugfest: Ja
  • Länge: 67 mm
  • Länge Anschluss 1: 51 mm
  • Arbeitslänge Anschluss 1: 30 mm
  • Länge Anschluss 2: 51 mm
  • Arbeitslänge Anschluss 2: 30 mm
  • Mediumtemperatur (Dauerbetrieb): -35 - 135 °C
  • Max. Arbeitsdruck bei 20 °C: 16 bar
  • Mit thermischer Isolierung: Nein
  • Mit Dichtungsmaterial: Nein
  • Verschlossen: Nein
  • Mit Verbindungsanzeige: Nein
  • Mit Entleerungsventil: Nein
  • Mit Entlüfter: Nein
  • FM-Prüfung: Nein
  • LPCB-Prüfung: Ja
  • ULC-Qualitätskennzeichen: Nein
  • UL-Prüfung: Nein
  • DIN-CERTCO-Zertifikat: Nein
  • VdS-geprüft: Ja
  • Mit TÜV-Zulassung: Nein
  • DVGW-Siegel für Gas: Nein
  • DVGW-Siegel für Wasser: Nein

REACH

  • Kennzeichen: Keine Informationen

UBA-Positivliste

  • Kennzeichen UBA-Positivliste: Ja
  • Kennzeichen UBA-Anforderung: true

Gefahrgut

  • Kennzeichen: Nein

Gefahrstoff

  • Kennzeichen: Nein

Batteriekennzeichnung

  • Kennzeichen: Nein
  • Batteriepiktogramm: Nein

ECHA-DB

  • Kennzeichen: Nein
